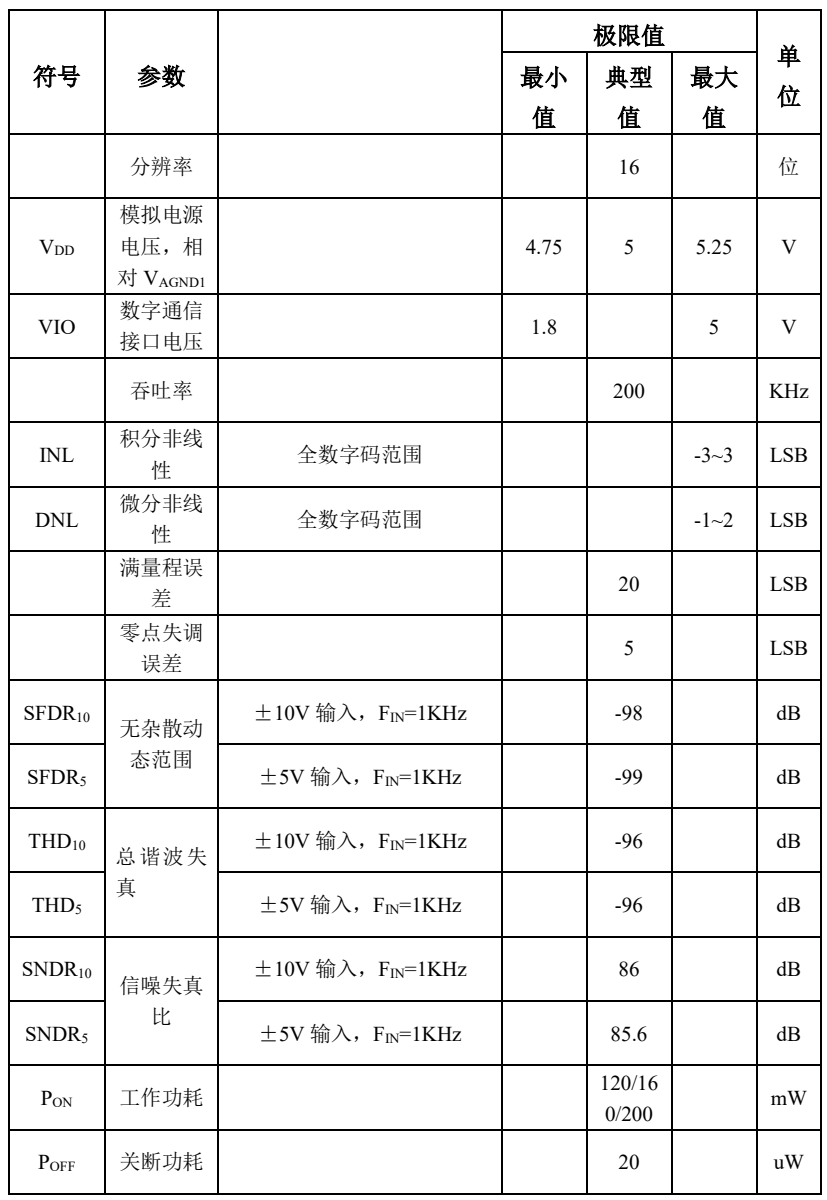

產品介紹關鍵參數 產品詳情

產品介紹

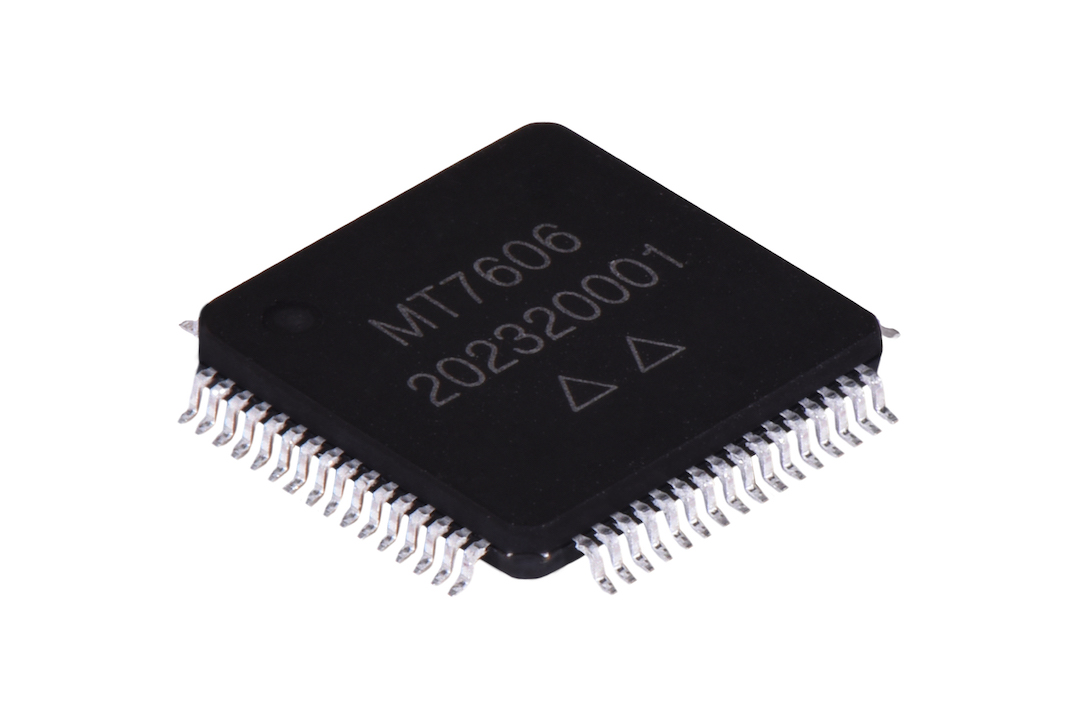

MT7606是一款8通道、16bit、雙極性輸入、同步采樣模擬數字轉換器（ADC）芯片。其最高工作頻率為200KSPS，功耗為120mW。
MT7606內部集成8路高輸入阻抗模擬前端和高精度片內基準電壓源，并支持并行、串行和字節通信模式。芯片采用單電源5V供電，大幅簡化了PCB系統設計。

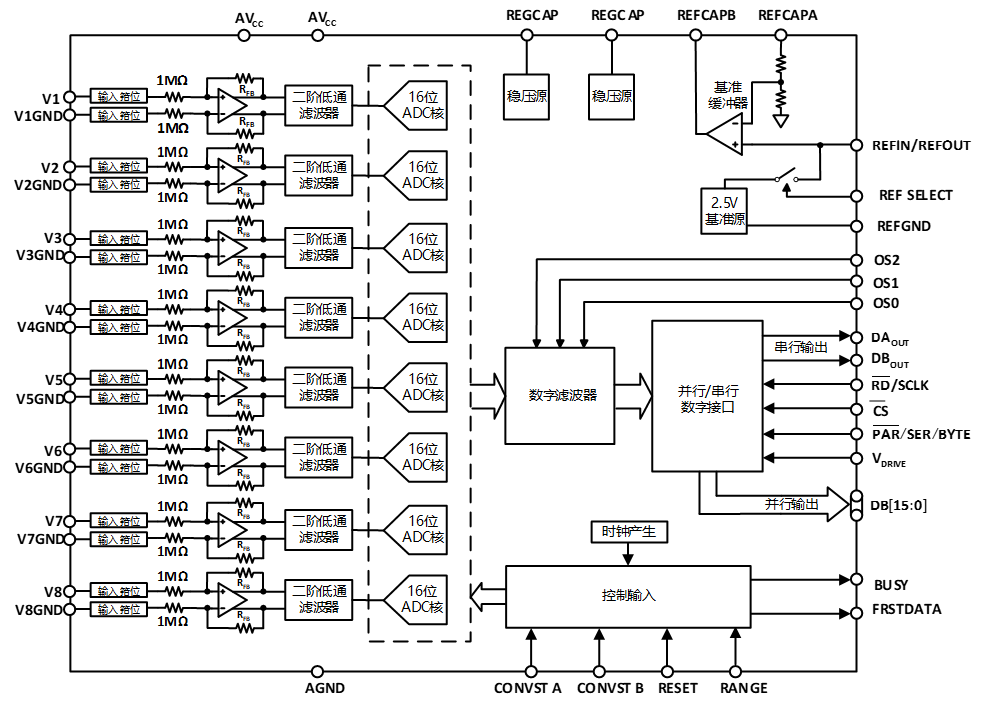

各器件均內置模擬輸入箝位保護、二階抗混疊濾波器、跟蹤保持放大器、16位電荷再次分配逐次逼近型模數轉換器（ADC）、靈活的數字濾波器、2.5V基準電壓源、基準電壓緩沖以及高速串行和并行接口。
MT7606采用5V單電源供電，可以處理±10V和±5V真雙極性輸入信號同時所有通道均能以高達200kSPS的吞吐速率采樣。輸入箝位保護電路可以耐受最高達±16.5V的電壓。無論以何種采樣頻率工作，MT7606的模擬輸入阻抗均為1MΩ。它采用單電源40工作方式，具有片內濾波和高輸入阻抗，因此無需驅動運算放大器和外部雙極性電源。MT7606抗混疊濾波器的3dB截止頻率為22kHz；當采樣速率為200kSPS時，它具有40dB抗混疊抑制特性。靈活的數字濾波器采用引腳驅動，可以改善信噪比（SNR），并降低3dB帶寬。
