MT4650完整的雙通道25A 輸出開關模式DC/DC電源，可以容易地配置為單路兩相位50A輸出
admin
2023-8-7 10:47:38

產品介紹

MT4650 完整的雙通道25A 輸出開關模式DC/DC電源，可以容易地配置為單路兩相位50A輸出。封裝中內置了開關控制器、功率FET、電感器和所有的支持組件。輸入電壓范圍為4.5V 至16V，支持兩個輸出電壓范圍均為 0.6V 至5.5V的輸出(由單個外部電阻器來設定)  。該器件的高效率設計能夠為每個輸出提供25A的連續電流。僅需少量的輸入和輸出電容器。
該器件支持頻率同步、多相位操作、突發模式操作以及用于電源軌排序的輸出電壓跟蹤功能，并具有監視器件溫度的內置溫度二極管。高開關頻率和電流模式架構的運用實現了針對電壓和負載變化的快速瞬態響應，而并未犧牲穩定性。
故障保護功能包括過壓和過流保護。該電源模塊采用專用的節省空間和耐熱增強型16mm×16mm ×5.01mm BGA 封裝。

關鍵參數

型號：MT4650
輸入電壓范圍(V)：4.5~20
時鐘頻率范圍(KHz)：250~770
線性調整率(%/V)：≤0.04
負載調整率(%)：≤0.2
封裝形式：BGA

產品詳情

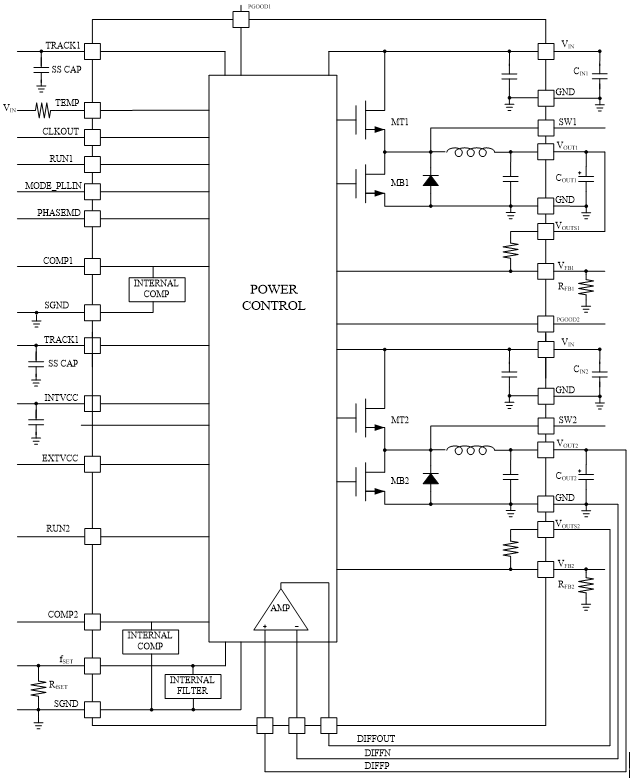

內部框圖：
芯片的內部結構框圖如下：

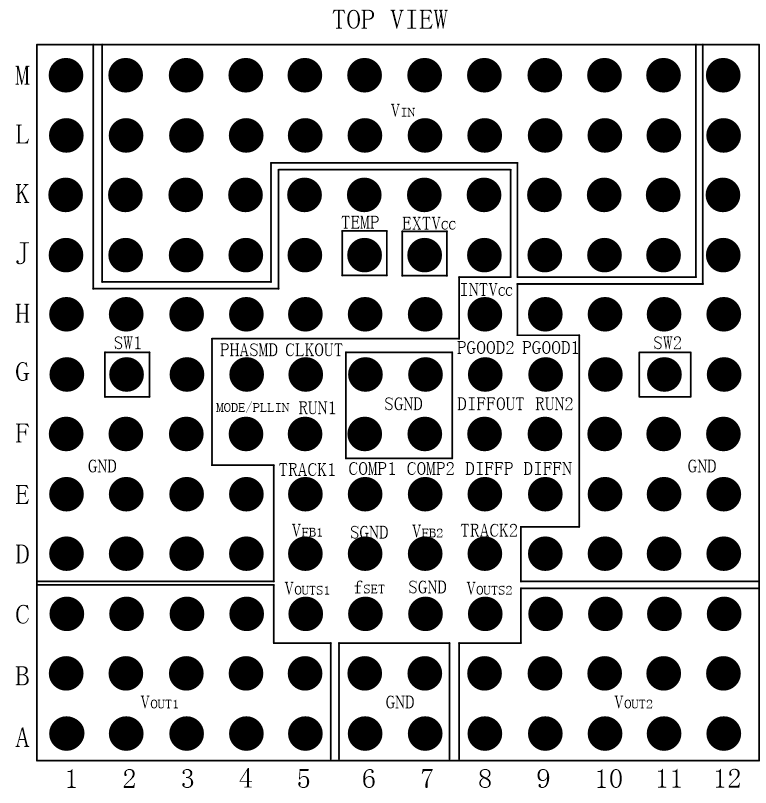

引腳定義：

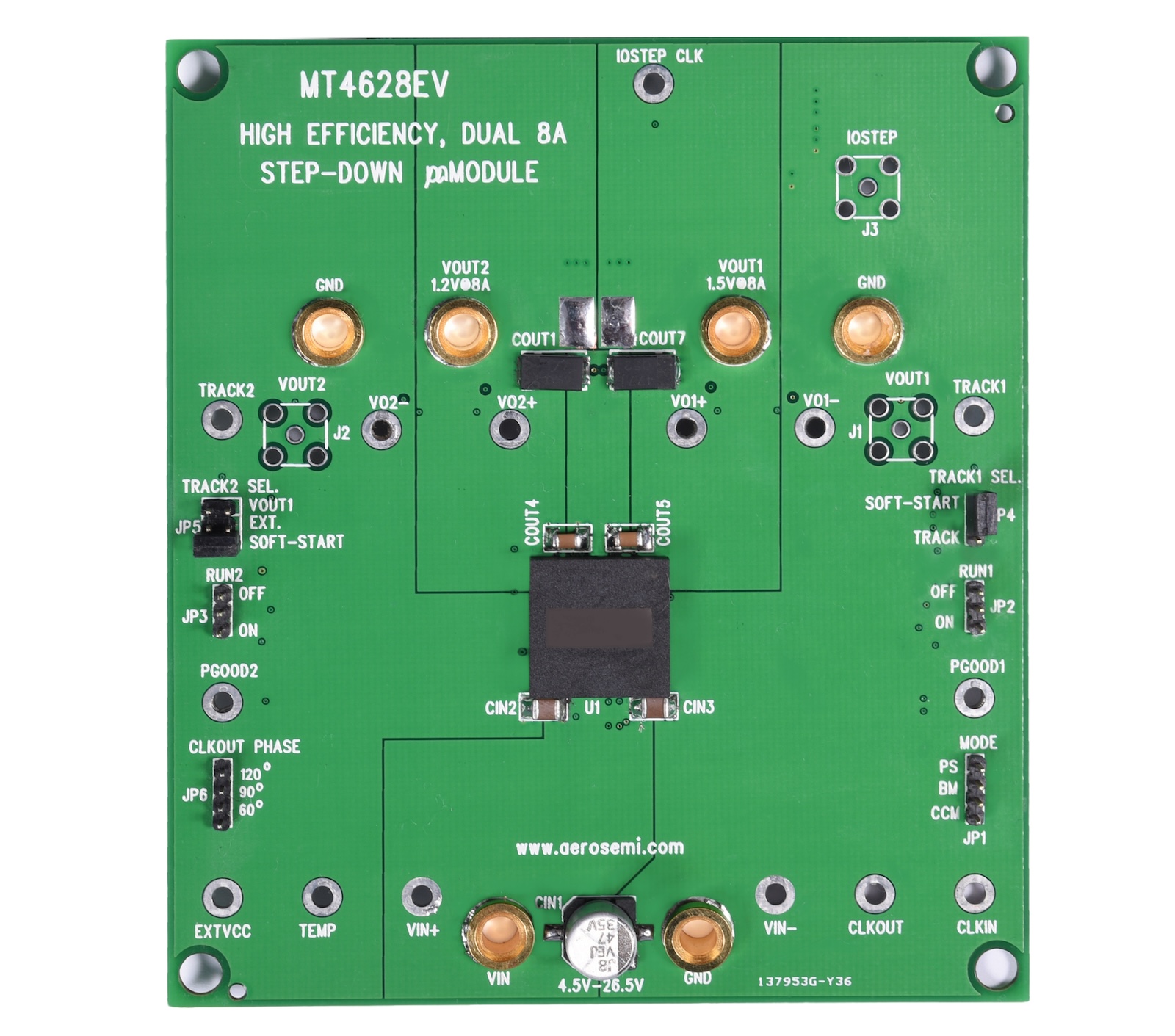

Demo實物圖：



應用電路圖：
