MT9804是第三代多節電池的電池組監視器
admin
2023-8-4 09:24:41

產品介紹

MT9804 是第三代多節電池的電池組監視器，可測量多達 12 個串接電池的電壓并具有低于 2.2mV 的總測量誤差。電池測量范圍為 0V 至 5V，使 MT9804 成為大多數化學電池的合適之選。所有 12 節電池的電壓最快可在 290us 之內完成測量，并且支持較低的數據采集速率以實現高噪聲抑制。同時可以將多個 MT9804 器件串接起來，因而能在一長串的高電壓電池組中實現每節電池的同時監視。每個 MT9804具有一隔離的 SPI 接口，用于實現高速、抗 RF 干擾的局域通信。使用 MT9804 時，多個器件采用菊鏈?zhǔn)竭B接，且所有器件采用一根主處理器接線。MT9804 內部集成了包括每節電池電荷的被動平衡、一個內置的 5.6V 穩壓驅動器和 5 根通用的 I/O 線。在睡眠模式中，電流消耗最小至 5uA。MT9804 可直接由電池或一個隔離式電源供電。

關鍵參數

串?dāng)?shù)：4~12串
電芯電壓：0~5V
GPIO端口：5個
通訊方式：SPI（支持isoSPI）
均衡模式：外部被動均衡
分辨率：0.1mv
全溫范圍誤差：±3mv
工作溫度：-40~125℃
待機電流：10uA
封裝形式：LQFP48
應用行業：儲能，電力，工業控制，無人機

產品詳情

框架：

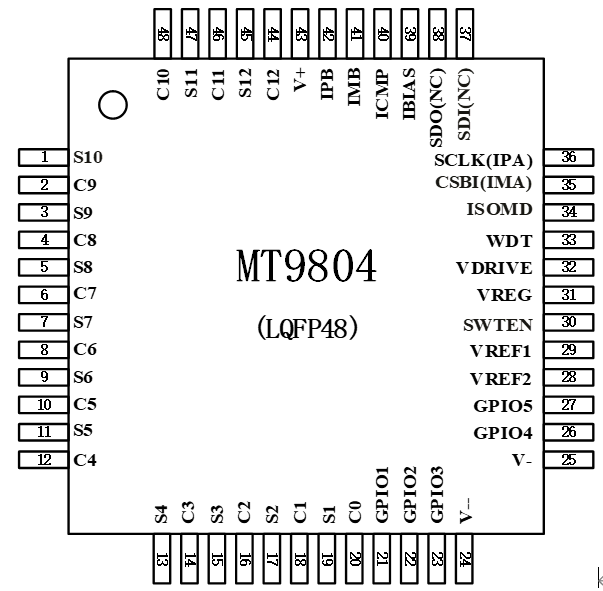

端口圖：

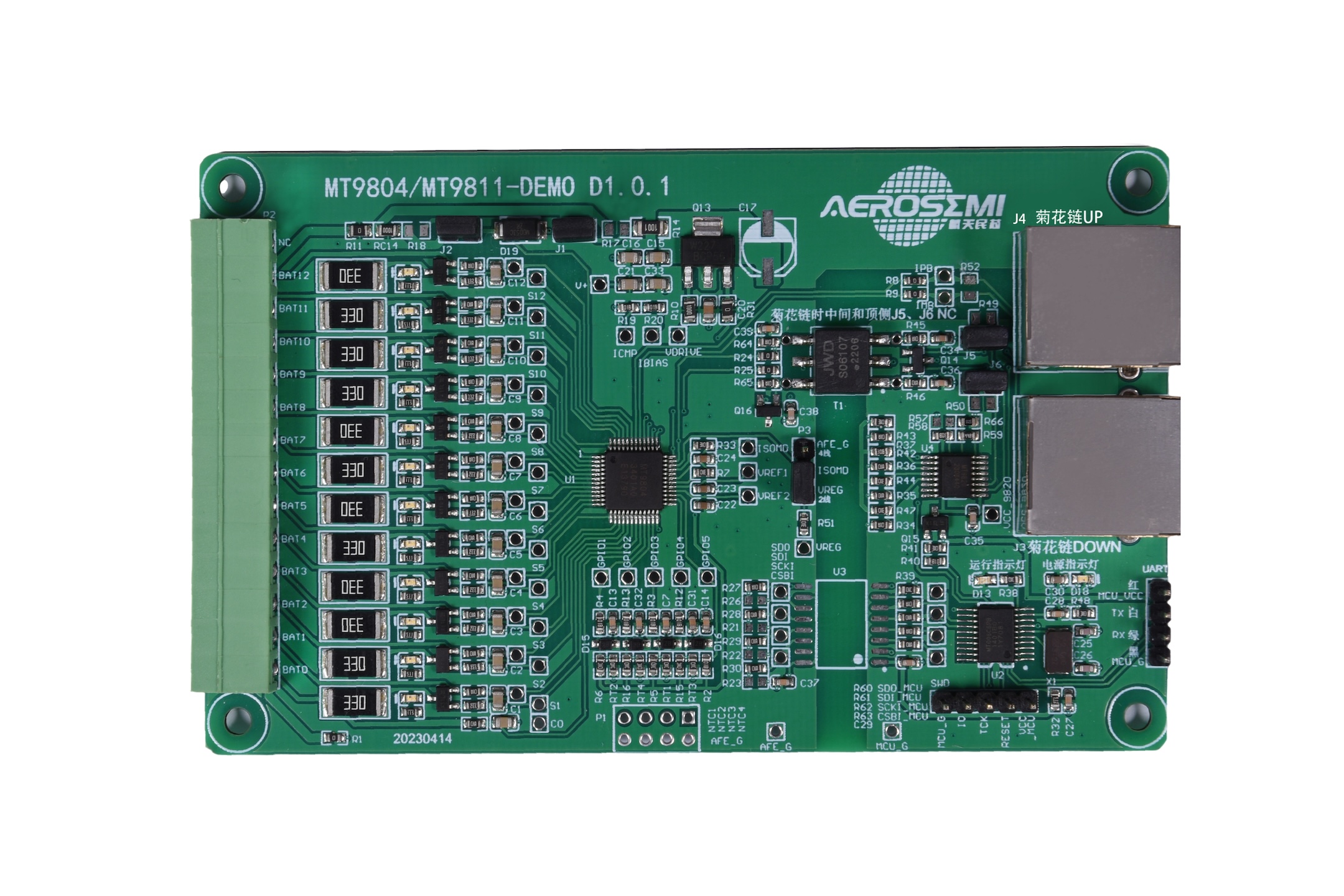

DEMO實物圖：

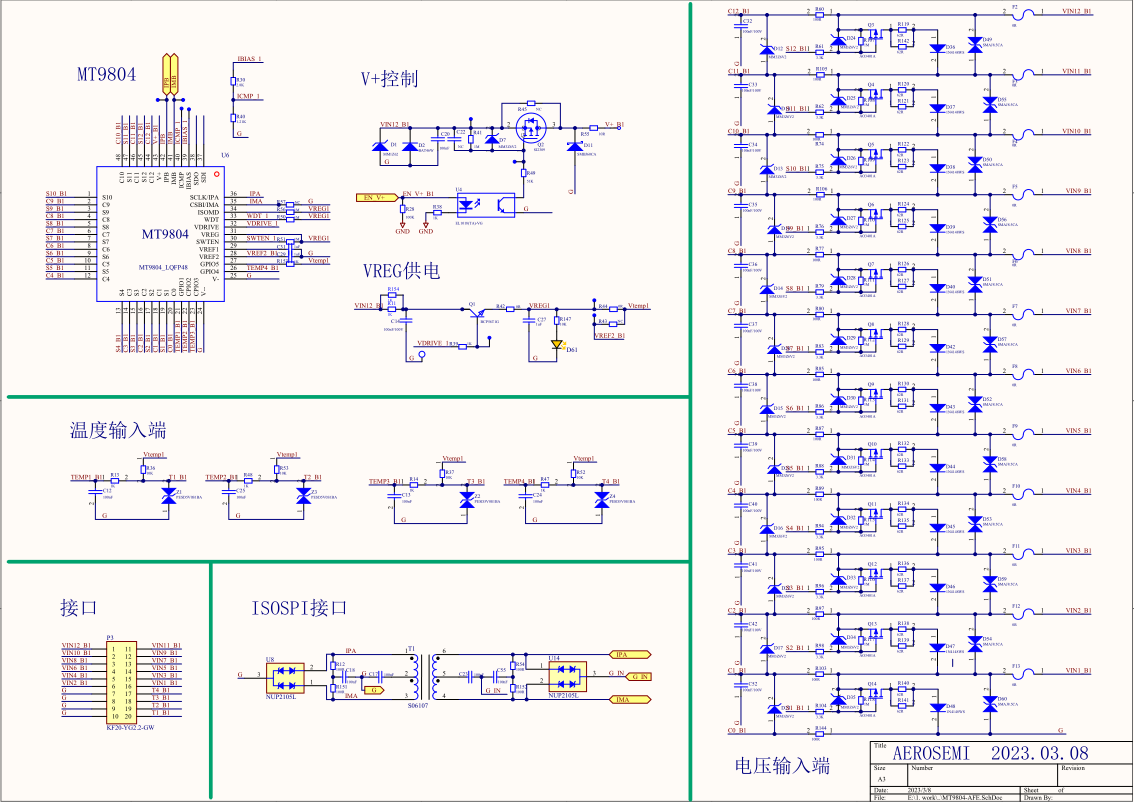

應用框圖：
